ARM Neoverse N2核微架构分析

简介
#

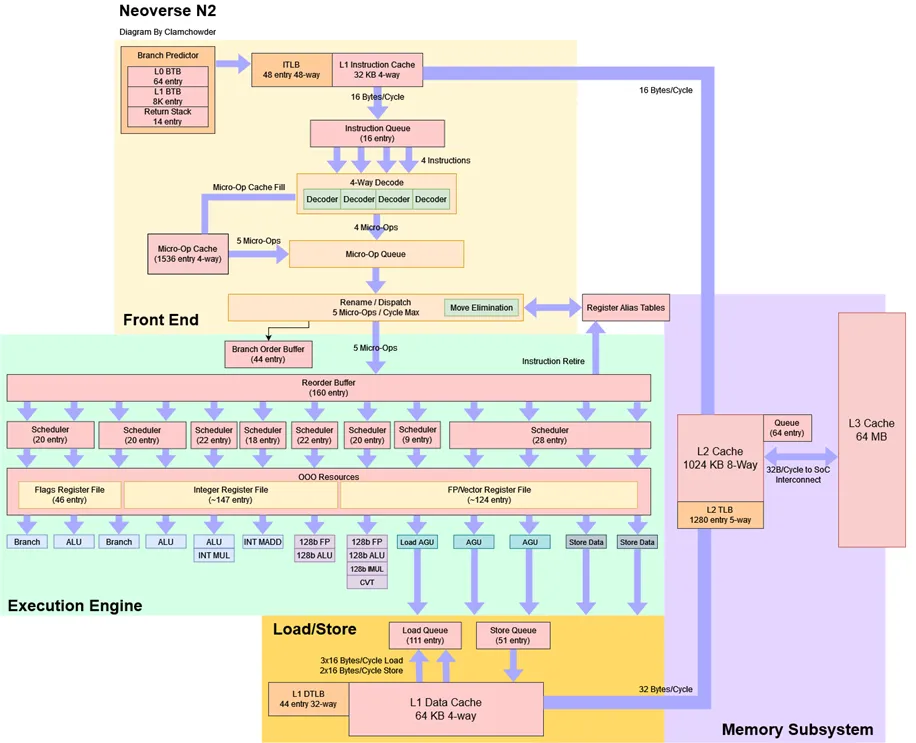

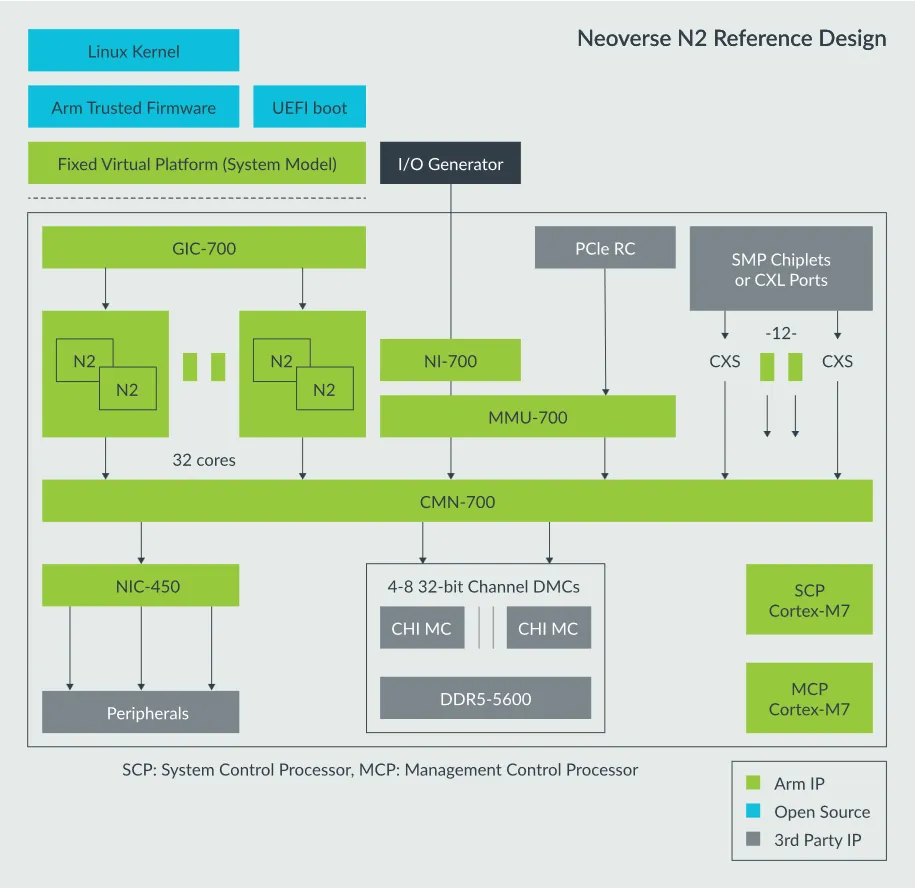

这是ARM第一款做的比较成熟的服务器核Neoverse N2，前面的系列Neoverse N1是由移动端A76改进而来，但相对而言没有那么成熟，或者说性能没那么高，这款核在市场上反馈良好，并且以低功耗以及平衡性能的特点占据了一定的市场，本文将分析这款核的一些设计特点。

Neoverse N2最高能跑到3.6GHz，考虑到Op-Cache的引入，这是一款5宽乱序核心，并且非常值得关注的是，N2的分支预测惩罚仅有10个周期，并且在5nm工艺下，面积1.1-1.3mm2（取决于L2配置的大小），作为服务器端的核，功耗仅有1.0-2.0W/core+L2，除去本身ARM架构在移动端的生态积累，这种性能和功耗的优势也是其能快速获得云市场青睐的原因。

取指单元
#

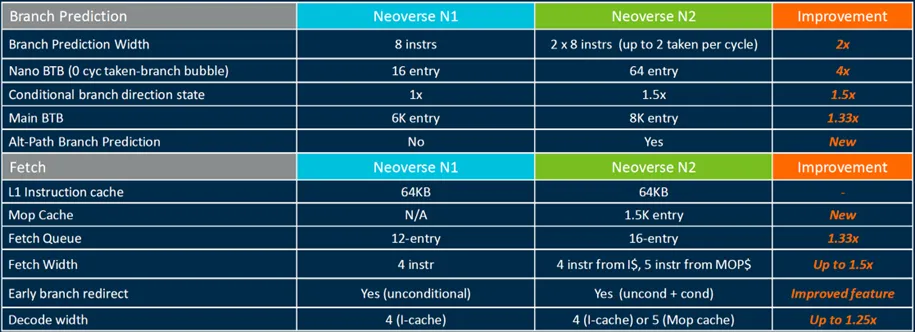

前端的优化很多，和N1相比对预测器的优化比较多，N1不支持每个周期预测2个跳转分支，而N2则将预测的带宽扩大为原来的2倍，并且支持了每周期预测2个跳转的分支，这是非常重要的特性，对于提升前端的带宽有非常重要的意义。但从Fetch Queue以及Decode宽度来讲，估计不是实际意义上的2-taken/cycle，应该会有不少限制，例如是2个连续的block的预测，不能在bank冲突时跨cacheline，但既然支持了，肯定会有一定的性能提升的。取指单元总体来讲没有看到太多关于预取的优化，其它方面的优化多少都有。

预测器
#

预测器属于前端的核心组件了，其精度对整个处理器的性能都有很重要的影响，每一次预测错误都会导致流水线刷新，这会导致处理器在做无效功，错误路径的指令会污染Cache和TLB，这种错误的影响会随流水线深度增加而增加，当然还要很多负面的影响不太容易量化评估。不管何种设计，现代超标量处理器都是非常重视分支预测器的。

一般情况下，出于并行性和延迟考量，预测器都多级的，一般第一级需要能够实现0cycle定向，有处理器厂商称为0bubble，nextline预测器，考虑到延迟，面积等因素，第一级预测器很难使用复杂算法，所以一般做的都比较小，当然这几年工艺改进快，所以做的可以很大了。N2的0cycle的重定向由原来的16entry提升到64entry，和同样是服务器系列的V2有一定差距，目前定位旗舰核的都是1K+，但考虑到这是2021年推出的核，定位也不是旗舰核，有不少参数差异是能接受的，毕竟这个系列设计对功耗优先级很高。预测方向的算法从各方面的消息来讲，还是Tage，这个算法我在很多文章中说过，这里不多赘述，目前依据这个算法基本是工业界最好的预测器，这里的最好指的是在一定的面积开销，良好的时序下，能实现的精度是最好的，主流厂商基本基于这个算法做一些改进。主预测器是8K，即使是现在，这个数值也不算小，BTB的大小很大程度决定了能覆盖的范围，同样也影响了命中率，如果预测方向很准确，但BTB的MISS比较高，那么预测器的性能也会很受限，目前BTB的大小一般做的都比较大，并且有很多方法优化存储的信息密度。

Alt-Path的优化，估计是优化预测精度的模块，应该和Tage算法的Alt-Pred不太一样，或者是单独做个模块来跟踪Alt-Path，其实我一直觉得Tage本身的算法（指经典的论文）对可供选择的预测结果挖掘不够，相对而言做的太简单。

指令缓存
#

ICache也是核心模块，一般考虑到速度，做的都比较小，ARM是64KB/4WAY的配置很多年了，我在很多微架构分析文章都提到相关，这里不多赘述。取指带宽仅有16B，而旗舰的V2则是有24B，这是他们的定位决定的。

稍微值得关注的是，Cache（ICache/DCache）都更重视预取机制，预取本身在处理器中非常重要，可以打破一些原本固有的延迟，例如L1 ICache和L2 Cache之间又较大的延迟，预取机制可以在取指或者预测前将指令取到ICache内，这样可以降低延迟，这种性能提升对提升IPC有重大意义。

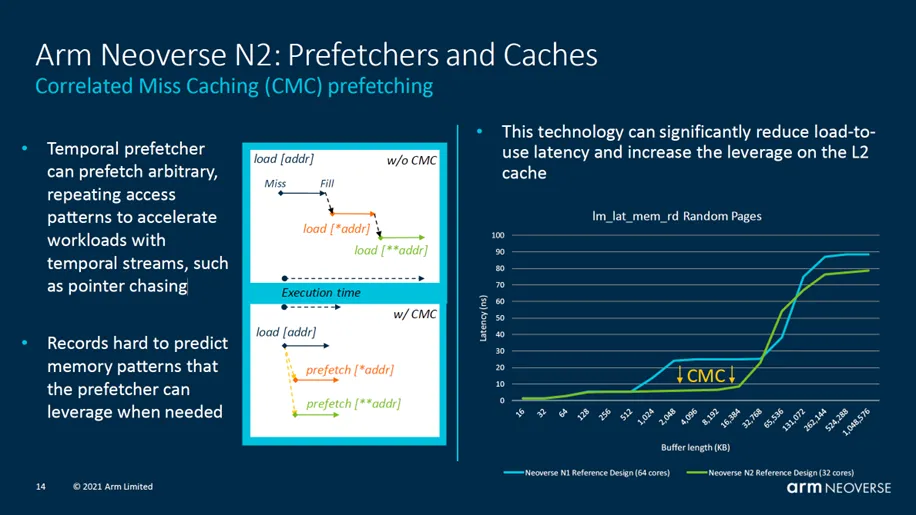

ARM在N2演说PPT里单独讲了预取机制，如下图：

Op Cache
#

这是一个比较有趣的设计，前端除了2-taken/cycle预测，这个地方变化最大，具有1.5K entry，可以绕过decode，对于复杂指令集，decode流水线比较深的微架构，这个组件几乎是必须的，对性能提升很好，前面说的10cycle的预测错误惩罚，很可能就是指命中Mop Cache的情况，因为10cycle属于非常低的预测错误惩罚了。关于这个组件在移动端沿用了好几代，服务器系列的核仅有一代便被删除，ARM后面舍弃这个模块也是功耗的权衡，将更多的资源投入到ICache，并通过ICache增大取指带宽降低删除Mop Cache的影响。

内存管理单元
#

到目前为止，MMU模块实在写的太多，后面的侧重点可能都不在此处，感兴趣可以看其它核的分析文章。

经典的2级TLB结构，L1 ITLB是48entry，L1 DTLB是32entry，L2 TLB是共享的存储，具有5路，这个5路还是比较奇怪的，一般是4路，6路，8路，可能有一路做特殊的设计或者为特殊的Feature做的保留。

Mid-Core
#

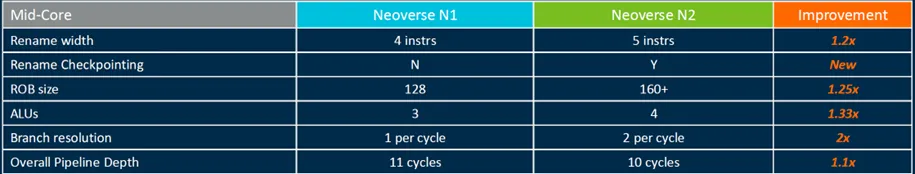

Rename的改进主要在宽度，这里得益于前端的Mop的引进，Rename的Checkpoint也是N2比较前代引入的新的特性，有利于快速从预测错误分支状态的恢复。ALU增加了一个通路，分支执行则改为2个，实际即使每周期只能预测一个跳转分支，也可以有2个分支执行。，这样也能带来收益，大家可以关注一下其它核都有类似的思想。

其实之前有经验非常丰富的人质疑我的说法，他说很多执行部件都是按照比例固化的，例如Load Store的比例，前端Issue和退休带宽的比例，这些我是知道的，但我理解这些比例不是完全固化的，是可以设计一些荣冗余的通路，尤其是当这个部件的面积和逻辑复杂度开销相对较低的时候，可以设计看上去不合理的比例获得一些场景的收益。并且统计一下Intel/AMD/ARM这些传统强势的CPU厂商他们在设计的时候也没严格按照某些统计学的比例来设计，我并不觉得一些教科书式的经验设计是必须要遵循的。一些模拟器仿真器给出的结果也各不相同。

分支预测惩罚为10cycle，非常低的值，像Zen4我记得是最小11cycle（实际应该大不少），高通24年的核还是13cycle，但这里的10cycle可能指的是命中Mop Cache。

Back-End
#

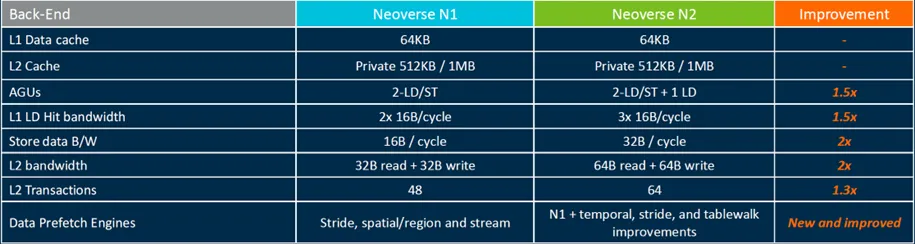

又到了喜闻乐见并且我不熟悉的后端了，DCache是64KB/4WAY，VIPT，从寄存器里看，潜在的alias使用硬件维护。替换算法使用PLRU，这个算法简单，硬件开销相对较小，性能感觉一般，尤其对路数比较小的，这个算法我感觉更一般了（曾经做过这个算法也测试过，但没辙，因为稍微复杂点的算法硬件开销都很大）。L2的带宽是前代的两倍，预取有所改变，这一代开始，ARM的预取的重视明显变得更高了。官方放出的信息来看，LSU设计思路变化不大，基本都是在优化，后面可能改为双口DCache来增加带宽，这一部分挺久没有看到比较有意思的改变了，也可能官方没说。很期待ARM能在Cache设计的核心思路上有所改变。
