服务器下的PECI接口简介

·185 words·1 min
PECI BIOS BMC
Table of Contents

PECI是用于监测CPU芯片组温度的一线总线(one-wire bus),全称是Platform Environment Control Interface。它最主要的应用是监测CPU温度,最新版本的PECI接口还包括一些其他的功能。

Intel Processor的温控机制
#

在CPU中,通常每个CPU核心都有一个数字温度传感器。在PC平台下,处理器可以通过MSR(Mode specific registers)获得处理器自身的温度、调节风扇转速,从而实现温度控制。在服务器平台下,温度控制通常是由BMC来做的,业务CPU本身没有办法控制服务器里的风扇转速。BMC直接或间接通过PECI总线获取到CPU的核心温度,再根据所读到的温度值来调整风扇的转速。

MSR方式读取CPU温度读取到的是即时温度,PECI方式读取到的是256ms时间窗内的平均温度。MSR方式是需要CPU处理C0状态才能读取。PECI方式在C0~C6均可以使用。

PECI Interface Connection
图表1 PECI接中的连接方式

Intel Pentium M 开始在处理器中引入DTS(数字温度传感器)。温度传感器通常是每个CPU核心一个。

PECI Intel Temperature Control
图表2 Intel温控组件

TM1
#

为了保护CPU不会在过热时被烧坏,从Pentium4开始,处理器中又加入了一个温度监示器Thermal Monitor 1,简称TM1。TM1会监示数字温度传感器的读数,当读数高于阈值Tjmax时,TM1会调节处理器时钟的占空比,以降低功耗,降低温度。这里所谓的调节时钟占空比与传统意义上的时钟占空比不同,这里调节的是时钟信号的开闭时间比例,比如说,它会在某一段时间内,37.5%的时间打开CPU时钟,让CPU工作,另62.5%的时间关闭CPU时钟,让CPU停止工作以降低功耗和温度。

PECI Intel TM1
Figure 1 TM1调整CPU时钟占空比

TM2
#

TM2Pentium M引入的,它提供了另一种降低CPU温度的办法。在CPU某个核心的温度超过Tjmax时,它会尝试降低时钟频率和供电电压来降低功耗和温度。TM1和TM2是两个单独的机制,或以分别启用和禁用。Intel推荐两个机制同时使用。它们的启用和禁用是通过BIOS设置IA32_MISC_ENABLE这个模式寄存器的第3、13位来实现的。BIOS打开这两个机制后,OS和用户程序不可关闭。

温度阈值
#

Tjmax是我们所知的第一个阈值,当CPU上任意一个核心的温度达到这个阈值时,CPU会产生一个PROCHOT#信号(processor hot)。该信号可触发TM1和TM2。处理器时会通过调节时钟占空比、降低时钟频率和供电电压的方式来降低功耗和温度。产生PROCHOT#信号的同时,温度监示器还会产生一个中断给CPU,其中断向量号通过LAPICLVT来设置。模式寄存器IA32_THERM_INTERRUPT有两个位用于高温中断使能(温度超过Tjmax时产生中断)和低温中断使能(温度回到低于Tjmax的范围时产生中断)。

PROCHOT#通过CPU的一个引脚拉出,并且可以连接在外设上,由外设来发生这个信号。比如说一个系统中有另一个设备的温度超过阈值,它可以拉低使能这个信号,从而使CPU也一起降温,从而降低机箱内的温度,制造一个更好的散热环境。

如果TM1和TM2启动后温度没能降低下来,并且继续升高到可能造成CPU物理损坏的温度时,核心会触发THERMTRIP#信号,并且关闭CPU电源。

CPU硬件实现的温度控制机制是用于CPU自我保存的温控机制,当这些机制不足以降温时,CPU会断电,从而造成系统突然掉电,造成数据损失。因而一般要求BMC在要以一定的周期读取CPU核心温度,根据温度调整风扇转速,并且当温度超过Tjmax-10时,让风扇全速转动。

相关MSR
#

IA32_THERM_INTERRUPT
#

IA32_THERM_INTERRUPT寄存的地址为0x19B。BIOS通过IA32_THERM_INTERRUPT模式寄存器使能温度相关的中断,其各字段定义如下:

表格 1 IA32_THERM_INTERRUPT 0x19B

描述
0 High temperature interrupt enable
1 Low temperature interrupt enable
2 PROCHOT# interrupt enable
3 FORCEPR# interrupt enable
4 Critical Temperature interrupt enable
7:5 reserved
14:8 Threshold 1 value
15 Threshold 1 int enable
22:16 Threshold 2 value
23 Threshold 2 int enable
63:24 reserved

在一个实际系统读到的该寄存器的值为:

sudo modprobe msr
sudo rdmsr –p 0 0x19B
3

IA32_TEMPERATURE_TARGET
#

IA32_TEMPERATURE_TARGET模式寄存器的地址为0x1A2。该模式寄存器是只读的。

表格 2 IA32_TEMPERATURE_TARGET模式寄存器

描述
23:16 温度目标,单为是摄氏度,当达到这个温度时触发TM1和TM2,产生PROCHOT#信号。

在一个实际系统读到的该寄存器的值为:

sudo modprobe msr
sudo rdmsr –p 0 0x1A2
0x5B08

0x5B=91摄氏度

嵌入汇编方式读取MSR:

__asm____volatile__(“movl $0x1A2, %%ecx\n\trdmsr\n\t)

PECI接口
#

BMC获取CPU核心温度有两种途径:

  1. 通过PECI总线直接从CPU上获取温度数据
  2. 通过IPMI协议从南桥上的ME上获取CPU核心温度

在第二种情况下,ME需要通过PECI接口从CPU上获取温度。由于PECI的一线总线是intel的私有总线协议,很多BMC厂商并没有办法集成支持PECI接口协议的硬件,因而途径2是获取CPU核心温度的主流途径。

PECI规范
#

PECI是一个私有的协议,不得到Intel授权无从得知协议的细节。PECI规范到现在有三个主要版本:1.1、2.0和3.0。PECI 1.1支持最简单的温度监示,PECI2.0则支持更多的如读取MSR等特性,PECI 3.0进一步支持PCIe总线配置空间的读取。

表格 3 PECI 1.1和2.0比较

版本 1.1 2.0
特性 温度监示 温度监示
Ping() Ping()
GetTemp() GetTemp()
GetDib() GetDib()
访问CPU内存
BIST
Memory throttling相关

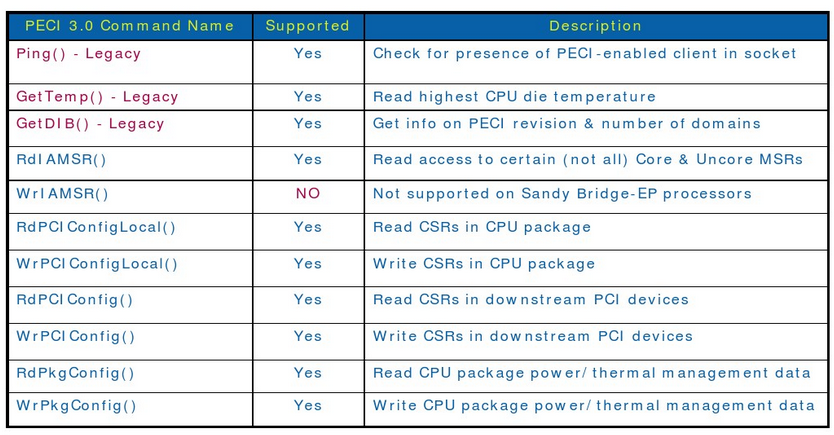

下图是PECI 3.0支持的命令列表:

表格 4 PECI 3.0支持的命令列表

PECI 3.0 Supported Command

现代服务器系统中,BMC通常不直接使用PECI接口,而是通过南桥上的ManagementEngine来间接使用PECI接口。Management Engine是南桥上的一个嵌入式微控制器,它可以通过南桥上的PECI主控器访问CPU上的PECI从设备。同时,ME还实现了一些IPMI命令,可以让BMC通过SMLink间接使用这个PECI主控制器。这样的系统架构如下图所示:

South Bridge as PECI Proxy
图表 5 南桥做PECI Proxy

所有的IPMI命令可以参考《IntelIntelligent Power Node Manager 2.0 External Interface Specification》的2.9节: IPMI OEMPECI Proxy Commands。
